Ano ang Expansion Shell Rock Bolts?

Pagpapalawak ng Shell Rock Boltsay isang uri ng mechanical rock reinforcement device na malawakang ginagamit sa underground engineering (tulad ng mga mina, tunnel, at underground cavern) upang patatagin ang mga bali o maluwag na masa ng bato.

Pangunahing Prinsipyo sa Paggawa

Umaasa sila sa mekanikal na pagpapalawak upang makabuo ng friction at clamping force sa pagitan ng bolt at ng rock borehole. Ang pangunahing bahagi ay ang expansion shell (isang split, hugis-wedge na manggas) na naka-install sa dulo ng bolt. Kapag ang bolt ay hinigpitan (kadalasan ay may nut sa nakalantad na dulo), ang expansion shell ay pinipiga ng isang wedge, na nagiging sanhi upang lumawak ito palabas at mahigpit na pinindot laban sa panloob na dingding ng borehole. Lumilikha ito ng malakas na radial friction, na iniangkla nang matatag ang bolt sa bato, at pagkatapos ay ang bolt ay makakapagdala ng mga tensile load upang maiwasan ang pagbagsak o pag-aalis ng bato.

Pangunahing Istruktura

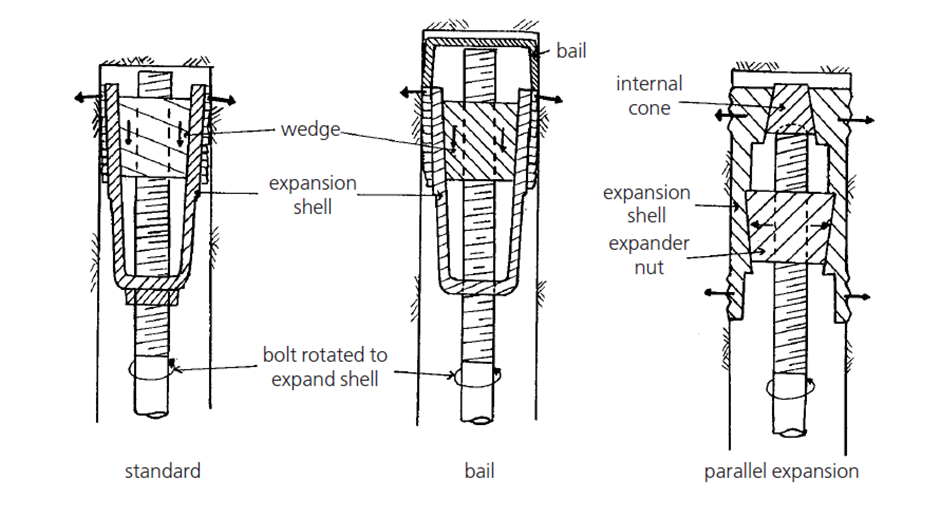

Pagpapalawak ng shellassembly: Ang pangunahing bahagi ng anchoring, na binubuo ng isang split steel sleeve at isang katugmang wedge. Ang bilang ng mga split sa manggas ay maaaring iakma ayon sa mga pangangailangan sa engineering.

Bolt body: Isang bakal na baras (karaniwang sinulid na bakal) na nag-uugnay sapagpapalawak ng shellat ang bahagi ng pag-aayos sa ibabaw, at nagpapadala ng puwersa ng makunat.

Mga bahagi ng pag-aayos ng ibabaw: Kabilang ang mga washer at nuts. Ang paghihigpit sa nut ay nagtutulak sa wedge upang i-compress ang expansion shell, at ang washer ay namamahagi ng presyon nang pantay-pantay sa ibabaw ng bato.

Mga Pangunahing Katangian

Mabilis na pag-angkla: Ang epekto ng pag-angkla ay maaaring makamit kaagad pagkatapos higpitan ang nut, nang hindi naghihintay para sa pag-curing ng grawt (hindi tulad ng mga grouted rock bolts), na angkop para sa mga sitwasyong agarang suporta.

Mechanical anchoring: Hindi na kailangan ng mga grouting materials, na maginhawa para sa pagtatayo sa mayaman sa tubig o mababang temperatura na mga kapaligiran kung saan ang grawt ay hindi madaling patigasin.

Limitadong lalim ng pag-angkla: Ang epektibong puwersa ng pag-angkla ay pangunahing nagmumula sa pakikipag-ugnayan sa pagitan ngpagpapalawak ng shellat ang borehole wall, kaya karaniwang ginagamit ito bilang pansamantala o panandaliang suporta. Para sa pangmatagalan at mataas na katatagan na mga kinakailangan, ang mga grouted rock bolts ay mas angkop.

Madaling pag-install at pag-alis: Ang proseso ng operasyon ay simple, at maaari itong alisin at muling gamitin kung kinakailangan (sa ilalim ng saligan ng pagtiyak ng kaligtasan sa istruktura).

Mga Karaniwang Sitwasyon ng Application

Pansamantalang suporta sa mga kalsada ng minahan at mga stope face.

Pang-emergency na reinforcement ng mga nabasag na bahagi ng bato sa panahon ng paghuhukay ng tunnel.

Suporta para sa small-scale underground engineering na may maikling buhay ng serbisyo.
