Paano gumagana ang isang bonded post-tensioning system?

A bonded post-tensioning systemay isang paraan ng pagpapatibay ng kongkreto sa pamamagitan ng pag-igting ng mga litid ng bakal pagkatapos tumigas ang kongkreto, na ang mga litid ay permanenteng nakadikit sa kongkreto

Mga bahagi

Tendon: Mga kable o bar na bakal na may mataas na lakas

Mga Duct: Mga plastik o metal na tubo na naglalaman ng mga litid

Mga Anchorage: Mga aparato sa mga dulo na naglilipat ng tensyon sa kongkreto

Grawt: Cementitious na materyal na pumupuno sa mga duct

Proseso ng Paggawa

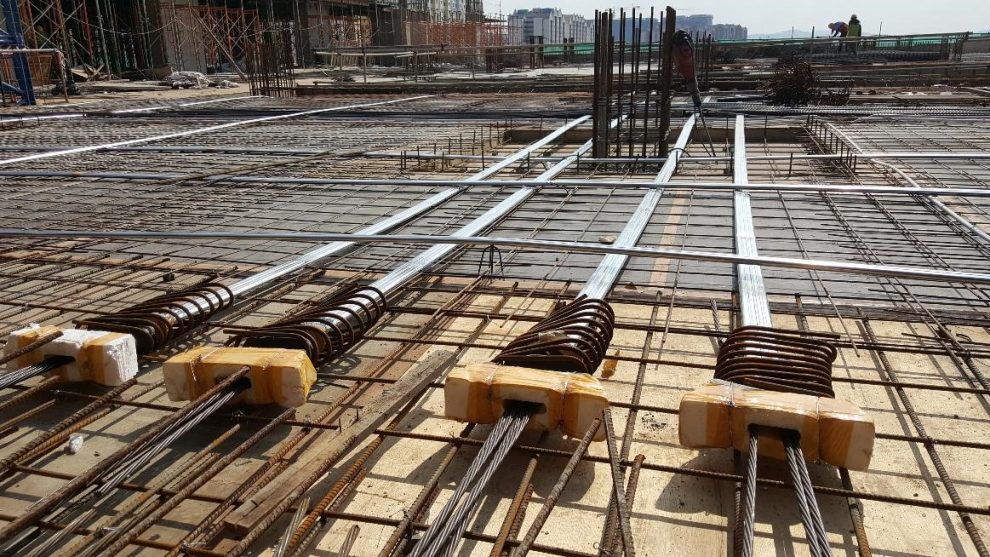

1 Yugto ng Pag-install

Ang mga duct ay inilalagay sa kongkretong formwork ayon sa disenyo ng istruktura

Ang mga litid ay ipinapasok sa mga duct na ito bago ibuhos ang kongkreto

Ang mga anchorage ay nakaposisyon sa magkabilang dulo ng mga tendon

2 Pagbuhos at Paggamot ng Kongkreto

Ang kongkreto ay ibinubuhos sa paligid ng mga duct at tendon

Ang kongkreto ay pinahihintulutang gumaling sa sapat na lakas (karaniwang 70-80% ng lakas ng disenyo)

3 Proseso ng Pag-igting

Ang mga hydraulic jack ay naglalapat ng pag-igting sa mga tendon

Ang mga tendon ay nakaunat sa tinukoy na puwersa (karaniwan ay 70-80% ng kanilang sukdulang lakas)

Ang tensyon ay pinananatili habang ang mga anchorage ay sinigurado

4 Yugto ng Pagbubuklod

Ang grawt ay pumped sa ducts sa ilalim ng presyon

Pinuno ng grawt ang lahat ng mga voids sa pagitan ng tendon at duct

Sa sandaling gumaling, ang grawt ay lumilikha ng isang permanenteng bono sa pagitan ng litid, duct, at kongkreto

Pangunahing Kalamangan

Tumaas na kapasidad ng istruktura: Nagbibigay-daan para sa mas mahabang span at mas manipis na mga seksyon

Kontrol ng crack: Binabawasan o inaalis ang pag-crack sa ilalim ng mga pagkarga ng serbisyo

Katatagan: Pinoprotektahan ng bono ang mga litid mula sa kaagnasan

Muling pamamahagi ng load: Ang mga stress ay mas pantay na ipinamamahagi sa buong istraktura

Mga aplikasyon

Mga tulay at istruktura ng paradahan

Matataas na gusali

Mga pasilidad sa industriya

Mga slab at beam na may malalaking span
