Paano gumagana ang isang unbonded post-tensioning system?

Anunbonded post-tensioning systemay isang prestressing technique kung saan ang tensioned steel tendons ay hindi permanenteng nakakabit sa nakapaligid na kongkreto (hindi tulad ng bonded post-tensioning, kung saan ang mga tendon ay nilagyan ng grouted sa mga duct upang mag-bond sa kongkreto). Sa halip, ang mga litid ay nakahiwalay sa kongkreto sa pamamagitan ng isang matibay na patong at sheathing, na nagbibigay-daan sa mga ito na gumalaw nang bahagya sa kongkreto sa habang-buhay ng istraktura. Ang sistemang ito ay malawakang ginagamit sa mga slab, beam, column, at tulay para sa flexibility nito, kadalian ng pag-install, at kakayahang tumanggap ng maliliit na paggalaw ng istruktura.

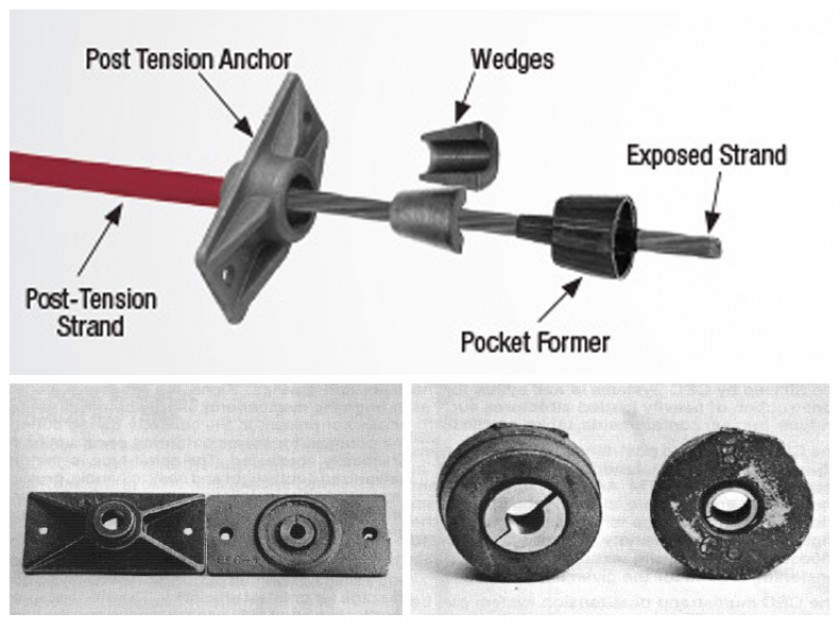

Mga Pangunahing Bahagi ng isangUnbonded Post-Tensioning System

Tendon: High-strength steel strands/wires (ang load-bearing element, prefabricated to length).

Sheathing/Coating: Isang makinis, impermeable na plastic o metal sheath na bumabalot sa litid, kasama ang grease/wax lubricant sa loob ng sheath. Pinipigilan nito ang kaagnasan, binabawasan ang alitan, at tinitiyak na ang litid ay hindi nakagapos sa kongkreto.

Mga Anchorage: Mga mekanikal na kagamitan (sa magkabilang dulo ng litid) na humahawak sa litid at naglilipat ng tensile force ng litid sa kongkretong istraktura (hal., mga wedge-type na anchorage para sa mga hibla).

Stressing Jack: Hydraulic equipment na ginagamit sa pag-igting ng tendon sa puwersa ng disenyo sa panahon ng konstruksiyon.

Mga Duct (opsyonal): Maliit na plastic/conduit channel na inihagis sa kongkreto upang gabayan ang mga litid (para sa mga layout ng tendon na nauna nang inilagay).

Mga kalamangan ngUnbonded Post-Tensioning

Mas Mabilis na Konstruksyon: Walang on-site na grouting (ang pinakamalaking time saver) at mga prefabricated tendon na nakakabawas sa paggawa.

Flexible na Disenyo: Ang mga litid ay maaaring i-curved/latag upang tumugma sa mga kumplikadong structural geometries (hal., mga flat-plate na slab para sa matataas na gusali).

Pinahusay na Pagkontrol sa Crack: Pinaliit ng precompression ang tensile cracking sa ilalim ng mga service load; ang menor de edad na pag-crack (kung nangyari ito) ay hindi nakompromiso ang litid.

Tumatanggap ng Mga Paggalaw: Ang tendon slip ay nagbibigay-daan para sa mga maliliit na structural na paggalaw (hal., pag-urong, pag-creep, thermal expansion) nang walang stress buildup.

Mga Magaan na Structure: Nagbibigay-daan sa mas mahabang span na may mas manipis na mga slab/beam (pinababang dami ng kongkreto) kumpara sa reinforced concrete.

Mga Karaniwang Aplikasyon

Mga residential/komersyal na flat-plate/flat-slab na sahig (ang pinakalaganap na paggamit).

Mga parking garage, bridge deck, at beam-column frame.

Mga slab sa grado (para sa malalaking pang-industriya na sahig upang makontrol ang pag-urong pag-crack).

Mga istrukturang lumalaban sa seismic (kasama ang banayad na bakal na rebar).

Sa buod, angunbonded post-tensioning systemgumagana sa pamamagitan ng paglalapat ng kontroladong tensile force sa isang corrosion-protected, unbonded steel tendon pagkatapos ng concrete curing, na nag-uudyok sa precompression sa kongkreto upang kontrahin ang mga inilapat na load-lahat habang ang tendon ay nananatiling nakahiwalay sa kongkreto, tinitiyak ang flexibility, tibay, at mahusay na paglipat ng load sa pamamagitan ng mga anchorage.
